Как отобразить ряды данных с разным масштабом на одном графике в Excel

forest_paw 01.10.2025 674

Как отобразить ряды данных с разным масштабом на одном графике в Excel

Одной из частых проблем при визуализации данных в Excel является построение диаграмм, где один ряд данных значительно превышает по величине другие. Эта статья посвящена решению данной задачи с помощью создания комбинированных диаграмм и использования вторичной оси.

Пошаговые действия описаны для настольного Excel в Windows, включая Excel 2016 и более новые выпуски. На Mac вспомогательная ось также поддерживается, но расположение команд отличается; интерфейс веб-версии может отличаться от показанного.

Этот инструмент незаменим, когда необходимо на одном графике показать данные разного масштаба, например, ежемесячные продажи и их накопительный итог за год.

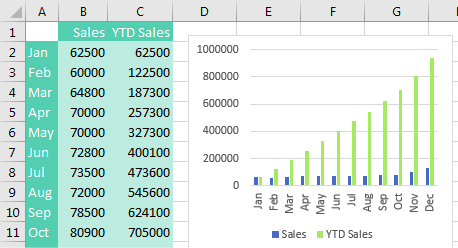

Два ряда данных на одной диаграмме: ежемесячные продажи и накопительный итог с начала года (YTD). Он может существенно превышать отдельный месячный показатель; соотношение зависит от данных и не обязано быть равным 12.
Два ряда данных на одной диаграмме: ежемесячные продажи и накопительный итог с начала года (YTD). Он может существенно превышать отдельный месячный показатель; соотношение зависит от данных и не обязано быть равным 12.

Когда значения одного ряда (например, накопительного итога) в десятки раз превышают значения другого (ежемесячные продажи), столбцы меньшего ряда визуально "сжимаются". Из-за этого различия месячных значений становятся менее заметными.

Пошаговая инструкция по созданию комбинированной диаграммы

  1. Выделите исходную диаграмму, которую нужно исправить.
  2. На вкладке Конструктор диаграмм нажмите кнопку Изменить тип диаграммы.
  3. В открывшемся диалоговом окне выберите категорию Комбинированная из списка слева.

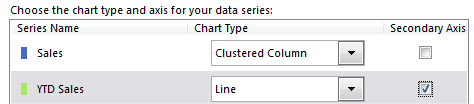

В интерфейсе создания комбинированной диаграммы измените ряд 'YTD Sales' на использование вторичной оси и тип диаграммы с 'Гистограмма с группировкой' на 'График' (Line). Линейчатая диаграмма (Bar) — это горизонтальные полосы, а не линия.
В интерфейсе создания комбинированной диаграммы измените ряд 'YTD Sales' на использование вторичной оси и тип диаграммы с 'Гистограмма с группировкой' на 'График' (Line). Линейчатая диаграмма (Bar) — это горизонтальные полосы, а не линия.
  1. Для ряда с большими значениями (например, "Накопительный итог") установите флажок Вспомогательная ось. Это создаст вторую вертикальную ось справа.
  2. Измените тип диаграммы для этого ряда, например, выберите График вместо Гистограмма с группировкой.
  3. Нажмите OK для применения изменений.

Советы по форматированию и улучшению читаемости

После создания диаграммы подпишите обе оси и их единицы. Высоту столбца и линии нельзя напрямую сравнивать между собой, когда они относятся к разным шкалам. Для столбцов обычно сохраняют начало оси в нуле, чтобы не искажать сравнение величин.

  • Согласование цветов: Выделите числа на левой оси. На вкладке Главная с помощью выпадающего списка Цвет текста выберите синий цвет, соответствующий синим столбцам диаграммы.
  • Форматирование линии графика: Выделите линию графика (например, зелёную). Перейдите в Формат > Контур фигуры и выберите более насыщенный оттенок зелёного.
  • Единицы измерения: Дважды щёлкните по каждой из осей (основной и вспомогательной). В панели форматирования найдите параметр Единицы отображения и установите, например, Тысячи для компактного отображения больших чисел.
  • Ширина зазора: Дважды щёлкните по любому синему столбцу. В параметрах ряда данных отрегулируйте ползунок Ширина зазора, чтобы сделать столбцы уже или шире для лучшей визуализации.
  • Легенда: Дважды щёлкните по легенде и выберите её расположение, например, Сверху.

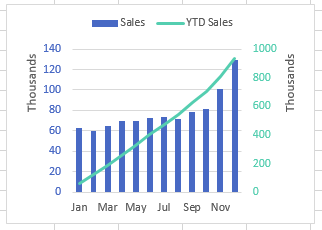

После перемещения ряда с большими значениями на вторичную ось, ежемесячные показатели стали хорошо видны, демонстрируя низкие продажи в феврале и высокие в декабре.
После перемещения ряда с большими значениями на вторичную ось, ежемесячные показатели стали хорошо видны, демонстрируя низкие продажи в феврале и высокие в декабре.

Заключение

Использование комбинированных диаграмм с вторичной осью в Excel — это мощный и простой способ визуализировать разнородные данные на одном графике. Этот метод позволяет:

  • Корректно отображать ряды с разным порядком величин.
  • Сохранять читаемость и детализацию для всех показателей.
  • Повышать информативность и профессиональный вид ваших отчётов.

Освоив этот приём, вы сможете создавать более сложные и информативные дашборды для эффективного анализа данных.
