Как создать диаграмму-водопад в Excel: пошаговая инструкция

forest_paw 03.10.2025 547

Как создать диаграмму-водопад в Excel: пошаговая инструкция

Диаграмма-водопад (Waterfall Chart) — это мощный инструмент визуализации в Excel, идеально подходящий для анализа прибыли, денежных потоков и других финансовых показателей, где важно показать последовательное сложение или вычитание значений.

Здесь собраны практические приемы для тех, кто хочет строить графики в Excel, оформлять диаграммы в экселе и делать отчеты нагляднее для команды и клиентов.

В Excel 2016 для Windows и более новых настольных выпусках этот тип диаграммы встроен в программу. В русской ленте он называется «Каскадная»; ниже показаны действия в Excel для Windows. В современных версиях Excel для Mac такой тип диаграммы также доступен.

Пошаговое создание диаграммы-водопада

  1. Подготовьте исходные данные в таблице Excel. Убедитесь, что у вас есть столбцы с названиями категорий и соответствующими числовыми значениями (положительными для увеличения, отрицательными для уменьшения). Для начального баланса, промежуточных и конечного итогов укажите готовые суммы, а затем отметьте соответствующие столбцы как итоговые.
  2. Выделите диапазон данных, включая заголовки.
  3. Перейдите на вкладку «Вставка» (Insert) и в группе «Диаграммы» (Charts) откройте меню каскадных диаграмм и выберите «Каскадная» (Waterfall).

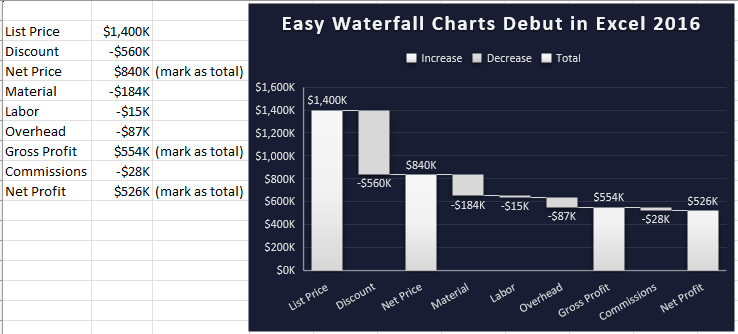

Пример диаграммы-водопада для анализа ценообразования. Первый столбец — Цена по прайсу. Затем применяется Скидка, показывается Чистая цена. От неё отнимаются столбцы Материалы, Труд и Накладные расходы, чтобы получить Валовая прибыль. После вычета Комиссионных получается Чистая прибыль. В таблице данных есть пометки, какие столбцы отметить как Итоговые.
Пример диаграммы-водопада для анализа ценообразования.

Настройка итоговых столбцов

Excel не всегда автоматически определяет, какие столбцы должны быть итоговыми (например, начальный и конечный баланс, ключевые промежуточные итоги). Для их настройки:

  1. Щелкните по любому столбцу диаграммы, чтобы выделить все столбцы серии.
  2. Затем щелкните один раз по тому столбцу, который должен быть отмечен как итоговый (например, «Чистая цена» или «Валовая прибыль»).
  3. Щелкните правой кнопкой мыши по выделенному столбцу и выберите в контекстном меню пункт «Задать как итог» (Set as Total).
  4. Повторите процедуру для начального баланса и всех промежуточных и конечного итогов, которые должны начинаться от нуля.

Этот метод делает диаграмму-водопад универсальной. Она отлично подходит не только для анализа прибыли, но и для визуализации денежных потоков, которые могут уходить в отрицательную зону.

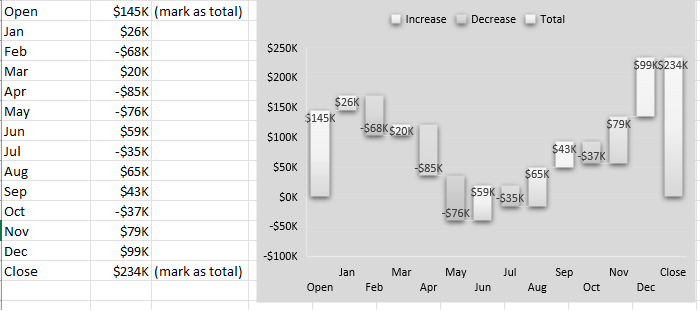

Диаграмма-водопад для отображения денежного потока. Данные включают начальный баланс в $145K. Каждый месяц с января по декабрь показывает положительное или отрицательное движение. Последняя строка «Закрытие» показывает конечный баланс года в $234K. Первая и последняя строки отмечены как итоговые.
Диаграмма-водопад для отображения денежного потока.

Советы по форматированию

Чтобы изменить цвет столбцов для категорий «Увеличение», «Уменьшение» или «Итог»:

  1. Выделите ряд столбцов диаграммы.
  2. Щелкните ещё раз по нужному столбцу, чтобы выделить отдельную точку данных.
  3. Щелкните правой кнопкой мыши и выберите «Формат точки данных».
  4. В разделе «Заливка» выберите цвет точки. При необходимости повторите для других столбцов; элементы легенды помогают определить группы увеличений, уменьшений и итогов.

Используя эти простые шаги, вы сможете быстро создавать профессиональные и информативные диаграммы-водопады, которые наглядно продемонстрируют динамику ключевых финансовых показателей.
