Визуализация географических данных с помощью 3D Карт в Excel

forest_paw 08.03.2026 491

Визуализация географических данных с помощью 3D Карт в Excel

Инструмент 3D Карты (ранее Power Map) визуализирует географические данные, агрегирует показатели по местам и показывает изменения во времени. Это отдельная визуализация, а не сводная таблица Excel. Ниже описан Excel для Windows 2016–2024 и Microsoft 365 с доступной командой 3D Карт; в Excel для Mac и вебе этого настольного инструмента нет.

Материал поможет построить географический отчёт по таблице Excel или модели данных и настроить его отображение.

Этот инструмент визуализирует пять измерений данных: широту, долготу, цвет, высоту столбцов и временную шкалу, что идеально подходит для анализа больших наборов данных, связанных с географией.

Как начать работу с 3D Картами

Для создания карты можно использовать данные с одного листа или несколько таблиц, добавленных в Модель данных. Процесс запуска прост:

  1. Выделите диапазон с данными.
  2. Перейдите на вкладку Вставка ленты.
  3. Найдите кнопку 3D Карта. В некоторых вариантах ленты есть и путь «Данные → Модель данных → 3D Карта», показанный ниже.
  4. Выберите команду 3D Карта → Открыть 3D Карты.

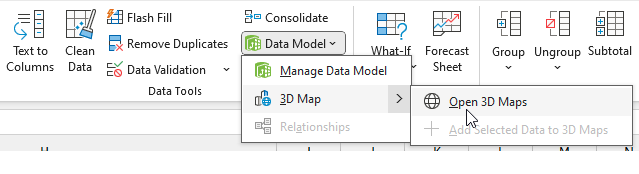

Команда 'Открыть 3D Карту' в группе 'Инструменты для работы с данными' на вкладке 'Данные'. В раскрывающемся меню 'Модель данных' доступны три инструмента: Управление моделью данных, 3D Карта и Связи.
Команда 'Открыть 3D Карту' в группе 'Инструменты для работы с данными' на вкладке 'Данные'.

Настройка географических данных и слоев

После запуска 3D Карт необходимо определить, какие поля отвечают за географию. Это могут быть: Страна, Регион, Город, Почтовый индекс или даже конкретные адреса.

Выбор типа географических данных для карты: Адрес, Почтовый индекс, Регион, Страна и другие.
Выбор типа географических данных для карты.

Интерфейс предоставляет список полей вашего набора данных и области для перетаскивания:

  • Высота (Height) — определяет величину столбца (например, объем продаж).
  • Категория (Category) — задает цветовое кодирование (например, тип жилого комплекса).
  • Время (Time) — поле для анимации изменений данных (например, дата продажи).
Области настройки слоя в 3D Картах. В область 'Высота' перетащена сумма продаж, в 'Категория' — тип жилого комплекса, в 'Время' — дата продажи.
Области настройки слоя в 3D Картах.

Наведите указатель на объект карты, чтобы увидеть карточку с данными. Её содержимое зависит от выбранных полей и способа агрегирования. Геокодирование использует Bing: проверьте распознанные места, особенно для одноимённых городов, и обеспечьте доступ к службе через Интернет.

Советы по улучшению визуализации

По умолчанию каждая точка данных занимает значительное место. Для более точного отображения, например, домов на улице:

  1. Нажмите на значок Шестеренки (Параметры слоя).
  2. Измените параметр Толщина точки на 10% или меньше.

Для выбора спутниковой подложки откройте Главная → Темы и выберите тему со спутниковыми снимками. Номер темы в списке не является универсальным ориентиром.

Анализ данных во времени и навигация

Используйте ползунок времени, чтобы "перемещаться" по истории ваших данных и наблюдать за их изменениями в динамике.

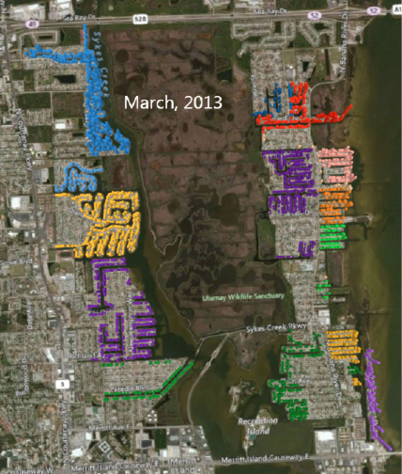

Вид сверху на 14 жилых комплексов, отображенных разными цветами, на острове Мерритт, Флорида. Данные на март 2013 года.
Вид сверху на жилые комплексы на острове Мерритт, Флорида (Март 2013).

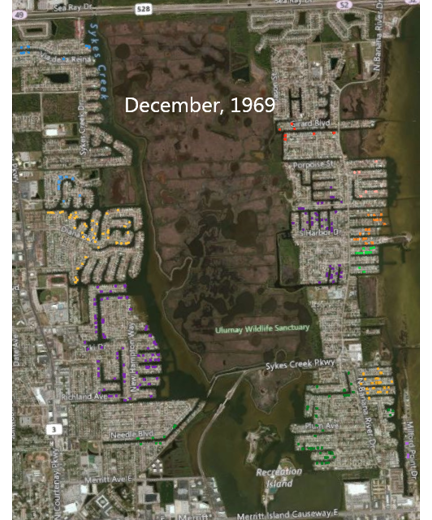

Тот же район в декабре 1969 года. Полностью застроены только 2 комплекса, остальные только начинают появляться.
Тот же район в декабре 1969 года, в начале застройки.

Для детального изучения используйте навигацию:

  • Колесико мыши — приближение/отдаление для просмотра отдельных улиц и объектов.
  • Кнопки поворота в области навигации — вращение карты.
  • Кнопки наклона в области навигации — изменение угла обзора, чтобы лучше различать высоту столбцов.
Вид сверху на район. Над каждым домом — столбчатая диаграмма, где высота столбца соответствует цене последней продажи.
Детальный вид района с диаграммами над домами.

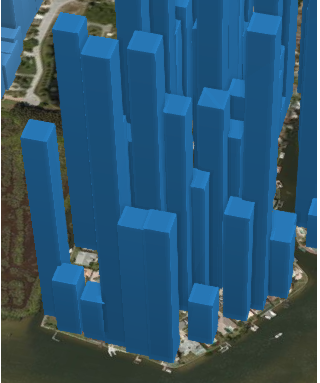

Вид сбоку на наклоненную карту. Высота каждого столбца, представляющего данные, видна отчетливо.
Вид сбоку для лучшего восприятия высоты столбцов данных.

Расширенные возможности и заключение

3D Карты — это мощный инструмент, который сложно ассоциировать с привычным Excel. Он предоставляет принципиально новый способ исследования информации.

Профессиональный совет: Собственные географические регионы можно импортировать из файлов .KML или .SHP с полигонами через Главная → Настраиваемая область (Custom Region) в окне 3D Карт.

Сохраните книгу Excel, чтобы сохранить созданные туры и сцены вместе с ней.
